產品中心

50-3三排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 50-3鏈輪適與50（10A）三排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

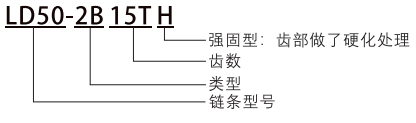

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

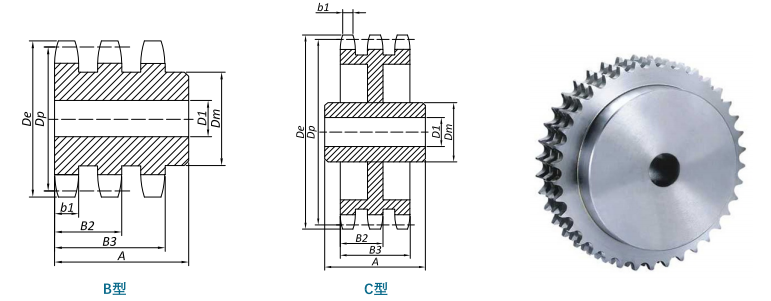

輪齒參數		mm
節距	P	15.875
滾子直徑	R	10.16
齒厚	b1	8.43
齒厚	B1	26.54

50-3 鏈條專用鏈輪

齒數	規格	類型	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量
齒數			De	Dp	Min	Max.	直徑Dm	長度A	參考重量
Z			mm	mm	mm	mm	mm	mm	kg
11	LD50-3B 11T H	3B	63.50	56.35	15.88	23.81	37.31	63.50	0.64
12	LD50-3B 12T H	3B	68.83	61.34	15.88	28.58	42.86	63.50	0.83
13	LD50-3B 13T H	3B	73.91	66.33	15.88	33.34	47.63	63.50	1.03
14	LD50-3B 14T H	3B	78.99	71.34	15.88	34.93	52.39	63.50	1.23
15	LD50-3B 15T H	3B	84.33	76.35	19.05	38.10	58.74	63.50	1.47
16	LD50-3B 16T H	3B	89.41	81.37	19.05	44.45	63.50	63.50	1.71
17	LD50-3B 17T H	3B	94.49	86.39	19.05	47.63	68.26	63.50	1.99
18	LD50-3B 18T H	3B	99.57	91.42	19.05	49.21	74.61	63.50	2.31
19	LD50-3B 19T H	3B	104.65	96.45	25.40	53.98	79.38	63.50	2.54
20	LD50-3B 20T H	3B	109.73	101.48	25.40	57.15	82.55	66.68	2.91
21	LD50-3B 21T H	3B	114.81	106.51	25.40	60.33	88.90	66.68	3.37
22	LD50-3B 22T H	3B	119.89	111.55	25.40	60.33	90.49	66.68	3.59
23	LD50-3B 23T H	3B	124.97	116.59	25.40	63.50	92.08	66.68	3.99
24	LD50-3B 24T H	3B	130.05	121.62	25.40	63.50	92.08	66.68	4.27
25	LD50-3B 25T H	3B	135.13	126.66	25.40	63.50	92.08	66.68	4.61
26	LD50-3B 26T	3B	140.21	131.70	25.40	63.50	95.25	66.68	5.00
30	LD50-3B 30T	3B	160.53	151.87	25.40	63.50	95.25	66.68	6.46
35	LD50-3B 35T	3B	185.93	177.10	25.40	63.50	95.25	66.68	8.60
36	LD50-3B 36T	3B	191.01	182.15	30.16	69.85	101.60	69.85	9.34
42	LD50-3B 42T	3B	221.49	212.43	30.16	69.85	101.60	69.85	12.46
48	LD50-3B 48T	3B	251.71	242.73	30.16	69.85	101.60	79.38	16.62
52	LD50-3B 52T	3B	272.03	262.92	30.16	69.85	101.60	79.38	19.30
60	LD50-3B 60T	3B	312.42	303.33	33.34	76.20	114.30	79.38	25.78
68	LD50-3B 68T	3B	352.81	343.74	33.34	76.20	114.30	79.38	33.21
72	LD50-3B 72T	3B	373.13	363.94	33.34	76.20	120.65	88.90	24.68
76	LD50-3B 76T	3B	393.45	384.15	33.34	76.20	120.65	88.90	23.22
84	LD50-3B 84T	3B	433.83	424.57	33.34	76.20	120.65	88.90	29.63
95	LD50-3B 95T	3B	489.46	480.14	33.34	76.20	120.65	95.25	33.76
102	LD50-3B 102T	3B	524.76	515.50	33.34	76.20	120.65	95.25	33.99

注：1.規格后帶H的表示此鏈輪已做齒部硬化處理。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
