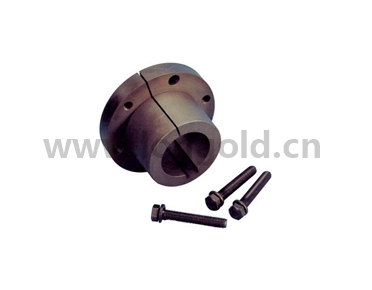

QTL系列錐套I
簡介 |
◎ 錐套是一種歐美國家普遍使用的新型機械傳動聯接部件。
◎ 通過8度外錐面與皮帶輪、鏈輪及其他傳動件內錐面壓緊聯接，使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。
◎ 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。

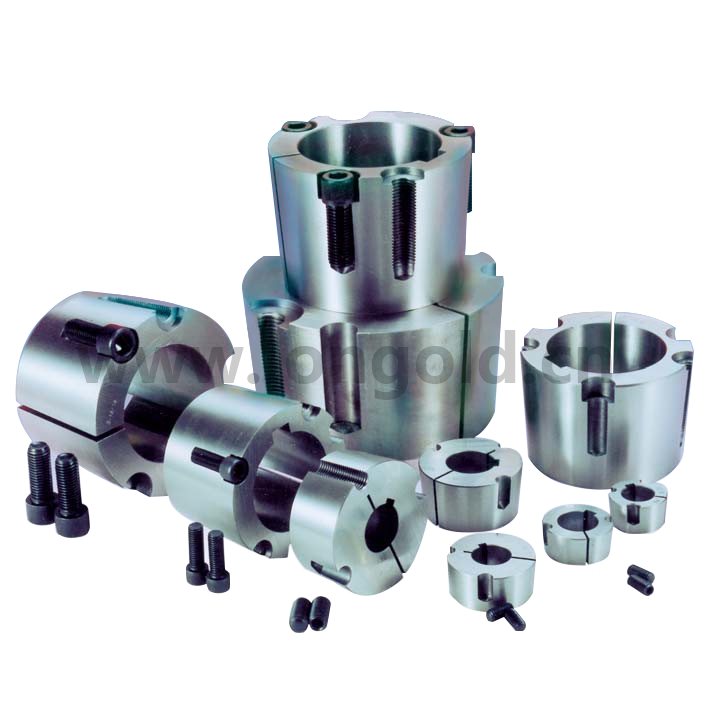

◎ 錐套主要有TB錐套、QD錐套和STB錐套之分，錐套與皮帶輪相配處的孔都是半邊的，并且錐套上的兩個光孔與帶輪上的兩個螺紋孔分別組成了一個
完整的孔，錐套上的一個螺紋孔又與皮帶輪上的一個光孔組成了一個完整的孔。
◎ 在裝配時，將兩個螺釘上在皮帶輪的兩個螺紋孔中，隨著螺釘在皮帶輪上的螺紋孔中不斷擰緊，螺紋作用將螺釘推向皮帶輪上錐孔的小端，而錐形套上的兩個光孔并沒有完全加工穿，這樣，當螺釘?shù)念^部抵住光孔的底部時，就將力傳遞給了錐套，錐套就相對于皮帶輪向皮帶輪錐孔的小端運動，這時因為錐度的原因，錐套的就不斷包緊軸，而軸又反作用于錐套，再作用于皮帶輪。這樣皮帶輪、錐套以及軸就緊密的組裝在一起了。
◎ 反之，在拆卸時，將從皮帶輪螺紋孔中退出的螺釘用一顆上在錐套上的螺紋孔中，在不斷擰緊的過程中，螺釘也是向著皮帶輪錐孔小端方向運動，當螺釘頭部抵住皮帶輪光孔的底部時，將力傳遞給皮帶輪，這時皮帶輪就相對于錐套向皮帶輪錐孔小端方向運動，這樣，皮帶輪與錐套間就脫離開來，而錐套也因為失去了來自于皮帶輪錐孔的約束力，加上自身恢復圓度的一點彈性，也與軸脫離開來。
當錐套將皮帶輪與軸連接在一起時，就形成了一個過盈配合的連接體。錐套內孔與軸有鍵連接，是通過鍵來傳遞轉矩和力的。錐套與皮帶輪間雖然沒有鍵連接，但是接合面存在正壓力，產生的摩擦力就可以傳遞轉矩和力了。
特點 |
◎ 標準化程度高、精度高、結構緊湊、安裝拆卸方便。
◎ 通用性互換性很好，適用各種場合。
◎ 大大提高傳動件使用壽命，降低維修費用，節省時間。
型號表示 |

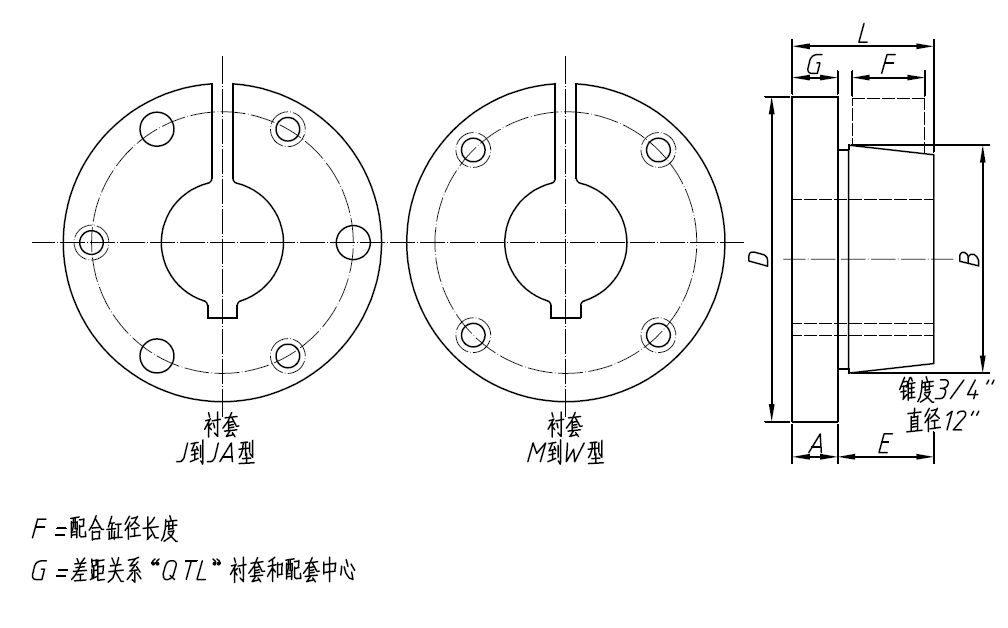

（1）錐套規格型號：SH
